Les Accessoires de prise de vue

publié le 27 déc. 2017

Ecrans, porte-écrans, filtres et bonnettes

Société Anonyme des Plaques et Papiers Photographiques Antoine Lumière et ses Fils (1892-1911)

Agenda 1909 :

Pour fixer l'écran contre l'objectif, nous livrons des porte-écrans.
Lorsque l'écran doit être placé en arrière de l'objectif, on fixe le porte-écran sur la planchette arrière de cet objectif au moyen de vis que l'on introduit dans les trous ménagés à cet effet dans le porte-écran.
Les porte-écrans destinés à être fixés en avant de l'objectif sont munis de deux lames intérieures, que l'on écarte à la main pour les amener à embrasser la monture de cet objectif. Les ressorts que portent ces lames donnent sur cette monture un serrage suffisant pour assurer la fixation de l'ensemble.

Pour voir les conseils sur l'emploi des écrans, aller sur la page des Plaques photographiques, section Autochromes.

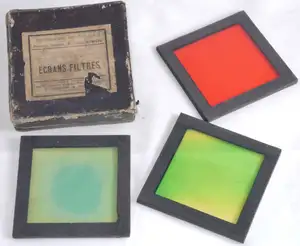

Ecrans Filtres pour la Photographie des Couleurs

Ces écrans sont très certainment destinés à faire de la photographie couleur par le pincipe de la trichromie (voir à ce sujet Le Fondamentaux n°40 édité par le CLub Niépce Lumière).

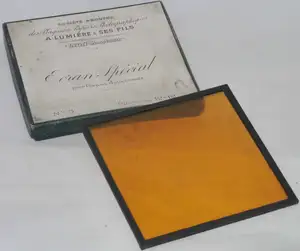

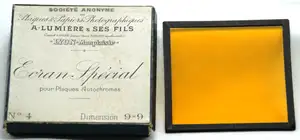

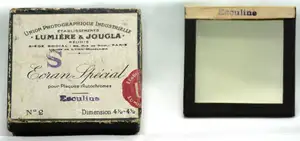

Ecran Spécial pour Plaques Autochromes n°5 12x12 cm.

Ces écrans colorés en jaune étaient montés à l'avant de l'objectif de l'appareil photo pour la prise de vue avec les plaques Autochromes.

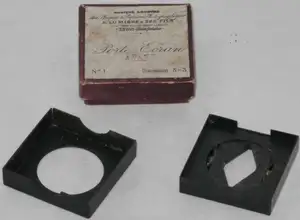

Porte-Ecran n°1 3x3 cm

Nécessaire pour supporter les écrans colorés (les filtres) utilisés en prise de vue. Il est constitué de deux parties qui s'emboîtent l'une dans l'autre et ainsi maintiennent l'écran coloré entre elles. Sur une face, une sorte de pince est constituée de deux pièces de bois maintenues rapprochées grâce à des ressorts ; elle peut s'ouvrir en écartant les pièces de bois, ce qui permet d'emprisonner l'avant de l'objectif et donc de maintenir le filtre à la bonne place lors de la prise de vue.

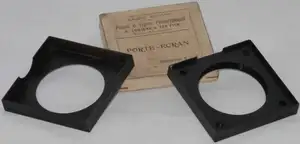

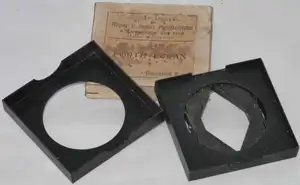

Porte-Ecran n°3 6x6 cm

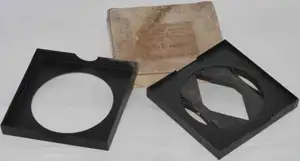

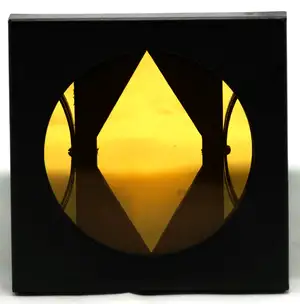

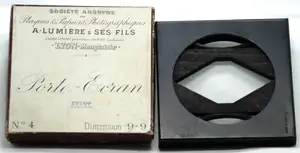

Porte-Ecran n°4 9x9 cm

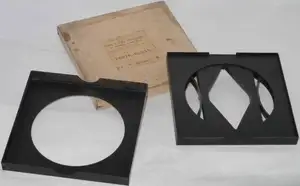

Porte-Ecran n°5 12x12 cm

Union Photographique Industrielle - Établissements Lumière & Jougla réunis (1911-1928)

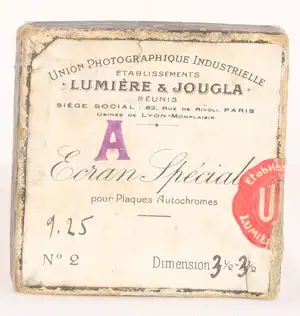

Ces écrans colorés en jaune étaient montés à l'avant de l'objectif de l'appareil photo pour la prise de vue avec les plaques Autochromes.

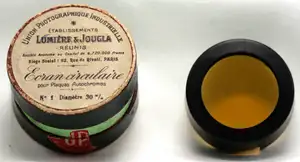

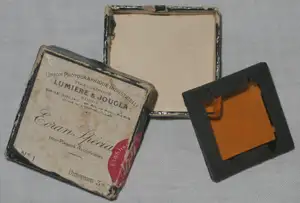

Ecran Spécial Autochromes n°1 30x30 mm

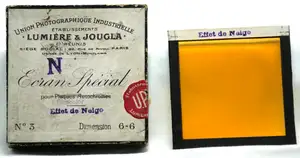

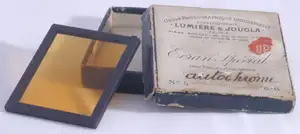

Ecran Spécial Autochromes n°3 6x6 cm

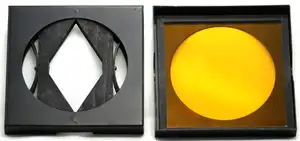

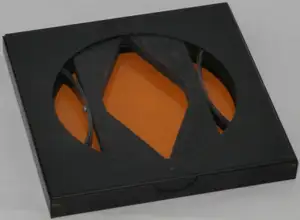

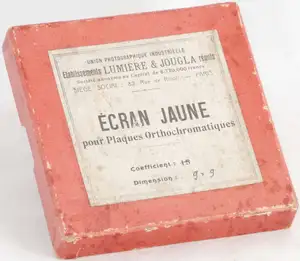

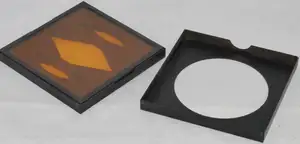

Porte-écran n°4 9x9 cm avec Ecran special

On a ici un filtre de très grande dimension (9 x 9 cm !) destiné à être utilisé avec un objectif de très fort diamètre.

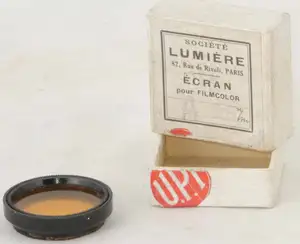

Ecran pour Filmcolor A - 25 mm

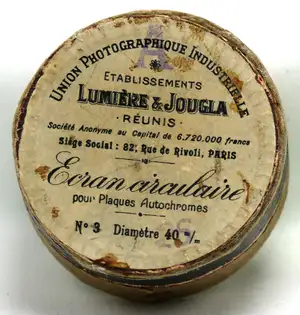

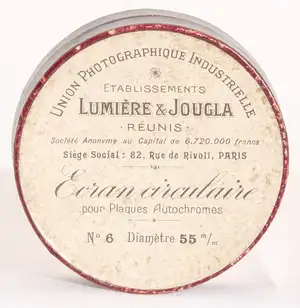

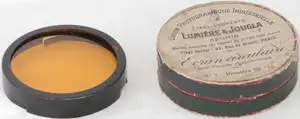

Ecran circulaire n°7 60 mm pour Autochromes

Société Lumière (1928-1961)

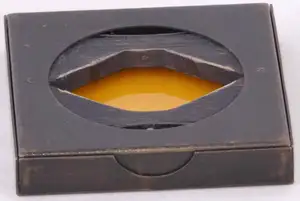

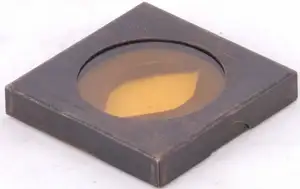

Ecran jaune 6,5x6,5 cm (recto)

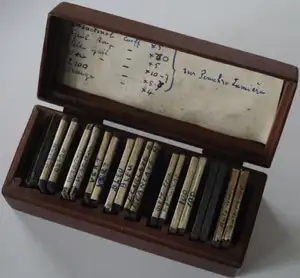

Boîte de filtres colorés

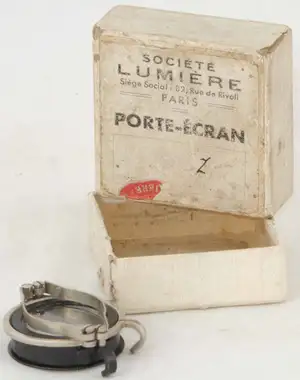

Porte-Ecran

Ce porte-écran à pince métallique pouvait être placé devant l'objectif d'un folding.

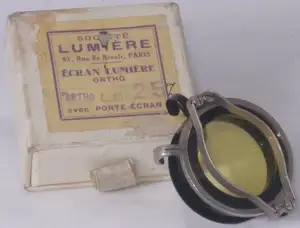

Ecran Ortho L10 - 25 mm

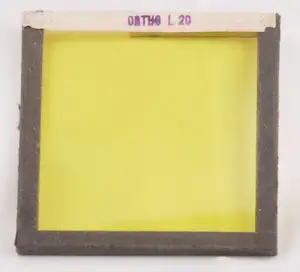

Ecran Ortho L20 - 5x5 cm

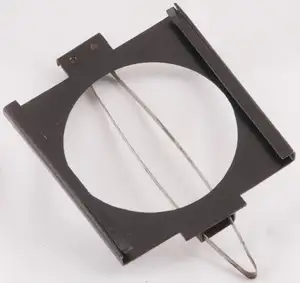

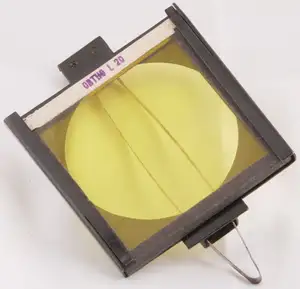

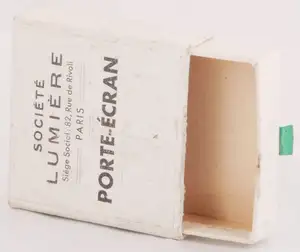

Porte-Ecran - 5x5 cm

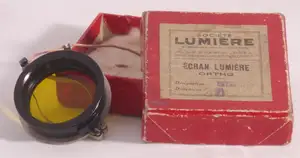

Ecran Ortho L50 - 30 mm

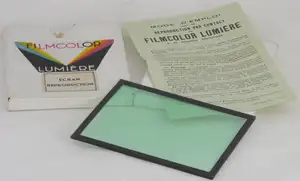

Ecran pour la reproduction par contact des Filmcolor

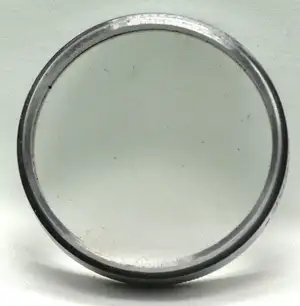

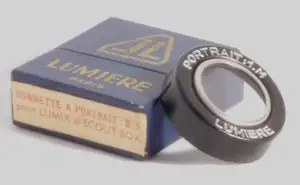

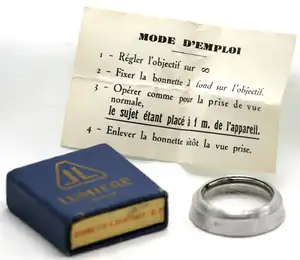

Bonnette à Portrait B5 pour Lumix et ScoutBox

Une bonnette à portrait est une lentille qui se place devant l'objectif afin de diminuer la distance de mise au point pour réaliser des portraits. Sans cet accessoire, le respect de la distance minimale de mise au point fait que le sujet est trop petit sur la photo.

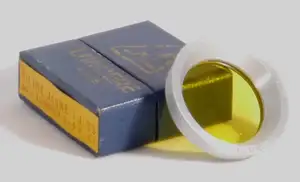

Filtre Jaune J33 pour Lumirex 6x9 F:4,5

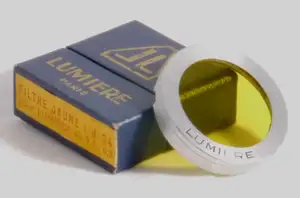

Filtre Jaune J34 pour Lumirex 6x9 F:6,3

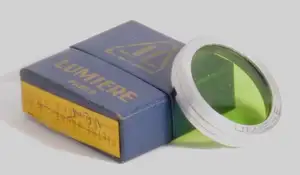

Filtre Jaune V34 pour Lumirex 6x9 F:4,5

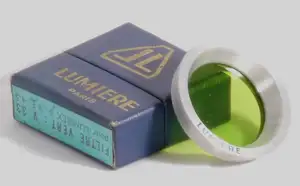

Filtre Jaune V33 pour Lumirex 6x9 F:4,5

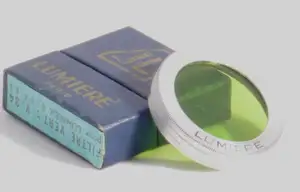

Filtre Jaune V34 pour Lumirex 6x9 F:6,3

Flashes

Société Lumière (1928-1961)

Eclair Sphérique pour la photographie à la lumière artificielle

Il s'agit d'un sachet contenant une substance (en général du magnésium), qui, en brûlant, émet beaucoup de lumière. Il fallait suspendre le sachet et allumer la mèche, quelques secondes plus tard, l'éclair (de durée assez longue...) se produisait.

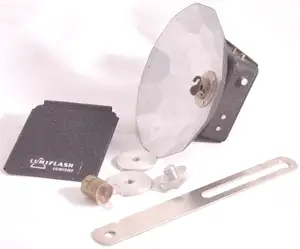

Lumiflash à condensateur, diamètre de la corolle : 9,5 cm

Ces flashes utilisent des ampoules à usage unique qui renferment un filament de magnésium mis à feu par la décharge d'un condesateur alimenté par une pile électrique. Le flash était relié à l'obturateur de l'appareil photo par un fil muni de prises coaxiales. Ce flash comporte aussi un bouton sur le dessus dans le cas o^l'on veut opérer en "open flash", c'est à dire déclencher le flash alors que l'obturateur est ouvert en mode pose. Une barrette permet de fixer le flash sur ou sous l'appareil.
